路基监测系统包括表面沉降激光自动测量、路基分层沉降与横向位移同时自动测量、路基横向剖面沉降自动测量和数据采集与无线传输4个子系统.表面沉降 自动测量采用激光测量和自动标定技术实现；路基分层沉降与横向位移同时自动测量采用霍尔传感器、激光测距和倾角传感器实现,路基横向剖面沉降自动测量采用 主、从电机带动倾角传感器实现.监测系统经实验室验证及工程化设计,在京沪高铁济南西站现场实验,实现了对路基整体沉降、局部沉降截面内不同层沉降的长 期、全面、远程自动监测。

如下图路基监测的原理图

路基沉降监测系统的注意事项

保护：单点沉降计及传输电缆的保护是安装后其成活率的关键所在，因此装好单点沉降计后，将传输电缆套上φ20PVC钢丝波纹管进行保护，钢丝波纹管首端应插入法兰沉降盘部，并挖深300mm宽100mm的布线槽，集中从观测箱一侧引出路基，有条件的可引入自动采集箱内，并注意使钢丝波纹管及导线适当松弛。布线槽用中粗沙回填至地基面。保证传感器成活率达到95%以上。直川无线倾角传感器防护等级高，产品性能稳定，使用寿命长。是路基监测系统中重要的部分。

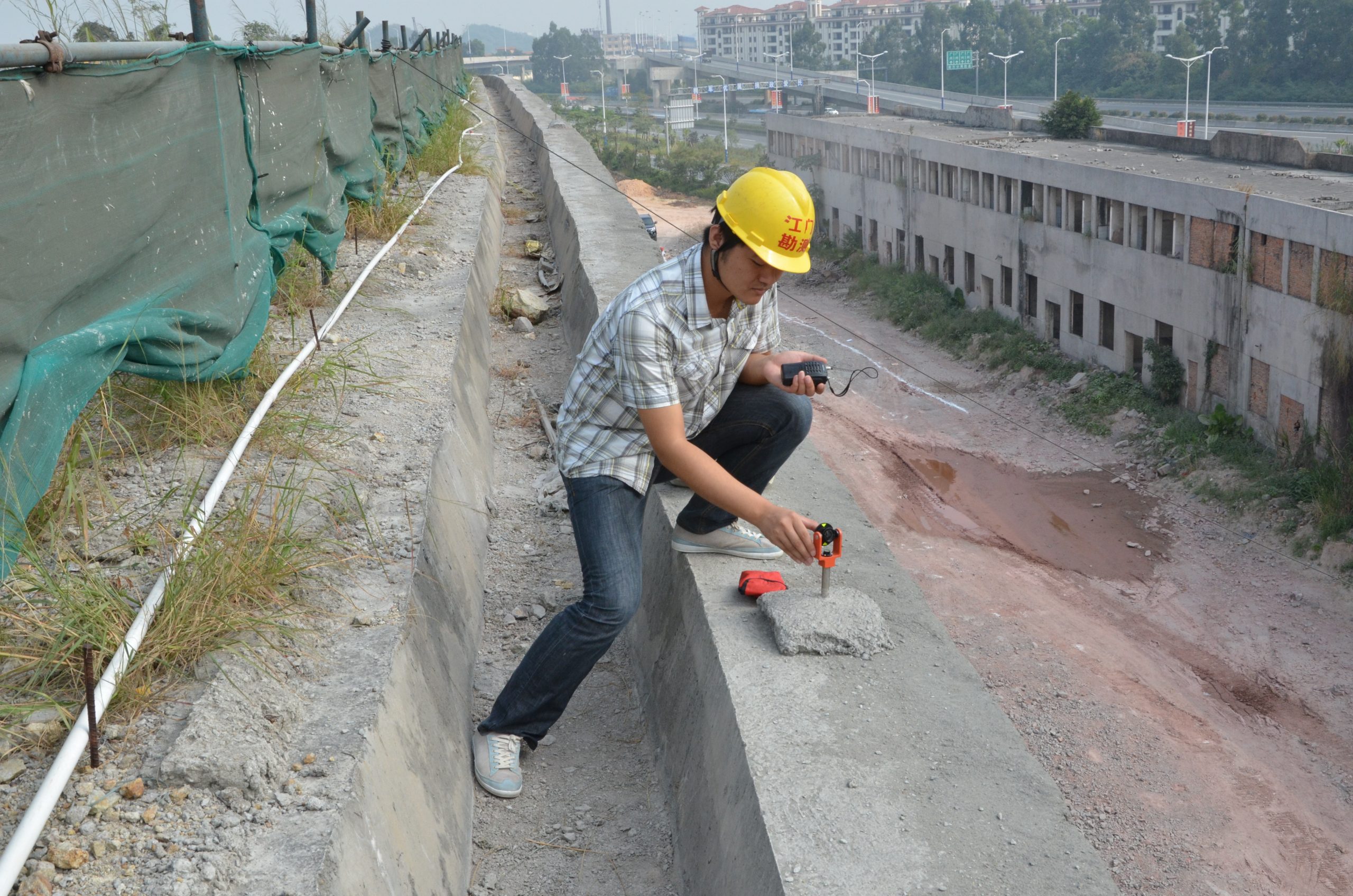

如下图是某公司的路基监测现场

质量保证措：施采用四固定原则，固定测试人员、固定测试仪器、固定安装人员、固定安装方法。

路基沉降监测系统的通用读数仪

技术要求：

1、能够同时测出传感器环境温度，沉降物理量要求支持数模转换。

2、测量范围要求在6000Hz以内，同时支持1G以上的数据存储功能能

3、通讯方式要求RS232 485 可以相互切换支持单个传感器历史数据查询，曲线显示。

4、可对单个传感器进行自编号设置，通讯波特率要求9600

5、要求数据输出格式Excel Access、txt 文本格式

直川无线倾角传感器数据实时传输，从而实现对路基整体沉降、局部沉降、截面内不同层沉降的实时角度倾斜的监测，并把倾角传感器输出的信号通过无线传输或者各种有线网络传输到计算机中，然后通过计算机软件对接收到的数据进行处理、分析、存储，实现了对路基横向坡面沉降的长期监测，为铁路建设提供了保障。
