构成。三维磁传感器用来测量地球磁场，倾角传感器是在磁力仪非水平状态时进行补偿；MCU处理磁力仪和倾角传感器的信号以及数据输出和软铁、硬铁补偿。该磁力仪是采用三个互相垂直的磁传感器， 每个轴向上的传感器检测在该方向上的地磁场强度。向前的方向称为x方向的传感器检测地磁场在x方向的矢量值；向左或Y方向的传感器检测地磁场在Y方向的矢 量值；向下或Z方向的传感器检测地磁场在Z方向的矢量值。每个方向的传感器的灵敏度都已根据在该方向上地磁场的分矢量调整到一个合适的点，并具有非常低的横轴灵 敏度。传感器产生的模拟输出信号进行放大后送入MCU进行处理。磁场测量范围为±2Gauss。通过采用12位A/D转换器，磁力仪能够分辨出小于 1mGauss的磁场变化量，我们便可通过该高分辨力来准确测量出200-300mGauss的X和Y方向的磁场强度，不论是在赤道上的向上变化还是在南 北极的更低值位置。

用地磁场在X和Y的两个分矢量值便可确定方位值：

Azimuth=arcTan(Y/X)

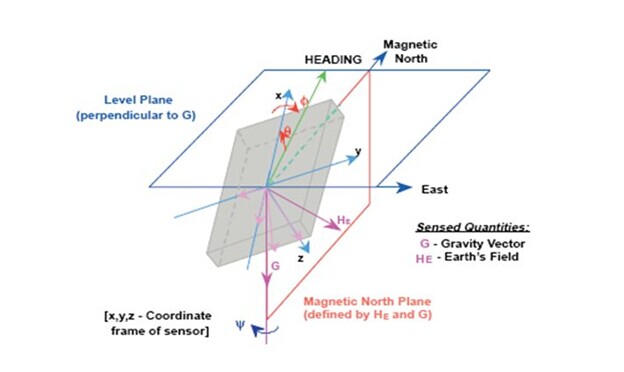

该关系式是在检测仪器与地表面平行时才成立。当仪器发生倾斜时，方位值的准确性将要受到很大的影响，该误差的大小取决于仪器所处的位置和倾斜角的大小。为减少该误差的影响，采用双轴倾角传感器来测量俯仰和侧倾角，这个俯仰角被定义为由前向后方向的角度变化；而侧倾角则为由左到右方向的角度变化。电子罗盘将俯仰和侧倾角的数据经过转换计算，将磁力仪在三个轴向上的矢量在原来的位置“拉”回到水平的位置。

标准的转换计算式如下：

Xr=Xcosα+Ysinαsinβ-Zcosβsinα

Yr=Xcosβ+Zsinβ

这里Xr和Yr为要转换到水平位置的值，α为俯仰角，β为侧倾角。

从以上这三个计算公式可以看出，在整个补偿技术中Z轴向的矢量扮演一个非常重要的角色。要正确运用这些值，俯仰和侧倾角的数字时刻更新。采用双轴宽线 性量程范围、高分辨率、温漂系数低的陶瓷基体电解质传感器来测量俯仰角和侧倾角，倾角数值经过电路板上的温度传感器补偿后得出的。差的大小取决于仪器所处 的位置和倾斜角的大小。为减少该误差的影响，采用双轴倾角传感器来测量俯仰和侧倾角，这个俯仰角被定义为由前向后方向的角度变化；而侧倾角则为由左到右方向的角度变化。电子罗盘将俯仰和侧倾角的数据经过转换计算，将磁力仪在三个轴向上的矢量在原来的位置“拉”回到水平的位置。
